План эвакуации

План эвакуации — документ, в котором указаны:

  • пути эвакуации при пожаре, эвакуационные выходы, обеспечивающие безопасность процесса организованного самостоятельного движения наружу из помещений;
  • расположение пожарного оборудования и систем оповещения о пожаре,
  • первоочередные действия, которые необходимо предпринять каждому человеку, обнаружившему возгорание.

Требования плана эвакуации при пожаре указаны в ГОСТ 12.2.143-2009.

Пожарная схема

На объекте с массовым пребыванием людей (кроме жилых домов), а также на объекте с рабочими местами на этаже для 10 и более персонала обязательно должен быть план эвакуации при возникновении пожара.

Данный план эвакуации при пожаре не только требование проверяющих, эта схема эвакуации может спасти множество жизней при возникновении пожара.

Сотрудники должны знать как действовать в экстренных ситуациях и куда двигаться.

Вы наверняка видели план эвакуации и пытались себя там найти. Но знаете ли вы, что в 50% случаев план эвакуации выполнен с ошибками?
Причем ошибки всегда типичные:

  • неправильный размер (без соблюдения требований ГОСТа)
  • качество бумаги (кто-то даже делает на обычной офисной)
  • нечитабельность (сложно понять что/куда даже в спокойной обстановке)
  • отсутствие адресов, телефонов, разметок и обозначений (что-нибудь да забудут)
  • отсутствие обозначения где вы находитесь (одно из самых популярных)

Оставить заявку

Виды планов эвакуации

Как мы уже говорили, план эвакуации регламентируются ГОСТом 12.2.143-2009. В нем есть статья 6.2.1, в ней указаны виды плана эвакуации:

  • этажный план — разрабатывается для каждого этажа здания.
  • секционный план— необходим в следующих случаях:
    — при площади этажа более 1000 м2;
    — при наличии на этаже нескольких выходов, отделенных друг от друга и остальных частей этажа перегородками или стенами;
    — при наличии на этаже турникетов, раздвижных, вращающихся и подъемных дверей;
    — при сложных или протяженных маршрутах эвакуации.
  • локальный план— разрабатывается для отдельных помещений, например номеров в гостинице, больничных палат, торговых точек в торговых центрах, офисов в бизнес-центрах. От этажного он отличается меньшим размером и тем, что на нем изображены маршруты эвакуации из конкретного помещения.
  • Сводный план (общий) — составляется на основе вторых экземпляров секционных и этажных. Нет необходимости располагать их на видном месте. Такой план хранится у дежурного, чтобы при возникновении пожара он мог быть незамедлительно представлен руководителям ликвидации ЧС. В случае перепланировки или реконструкции любого этажа или секции в план незамедлительно должны быть внесены необходимые изменения в план эвакуации.

Информация на планах эвакуации

Оформляя раздел информации, условия плана эвакуации обязуют указывать:

  • название документа;
  • номер этажа, на который распространяется действие документа;
  • схематичное изображение территории, где производится эвакуация;
  • кратчайший маршрут к эвакуационным выходам из каждого кабинета, находящегося на этаже;
  • расшифровка используемых при построении маршрута условных обозначений.

Также требования плана эвакуации при пожаре предполагают обязательное отражение сведений о разработавшей схему организации. К обязательным реквизитам относят:

  • адрес учреждения;
  • наименование фирмы.

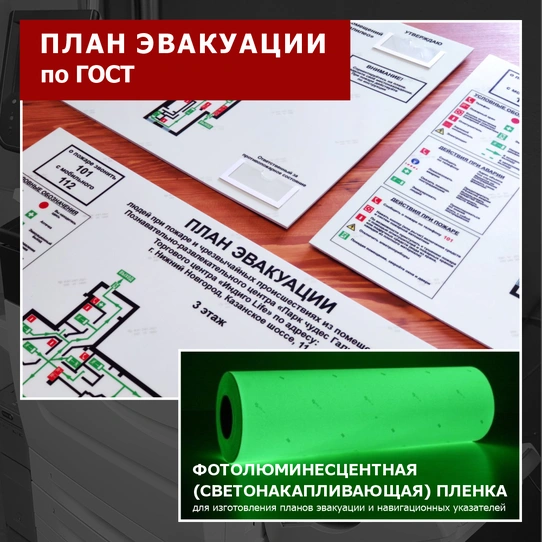

План эвакуации содержит подобную информацию, ее можно обнаружить внизу с левой стороны плана. Регулирующие планы эвакуации — требования также обязывают отображать в правом нижнем углу степень яркости люминесцентных источников освещения, наблюдаемую по истечении 10 и 60 минут после отключения света.

Другие стенды

Почему Мы?

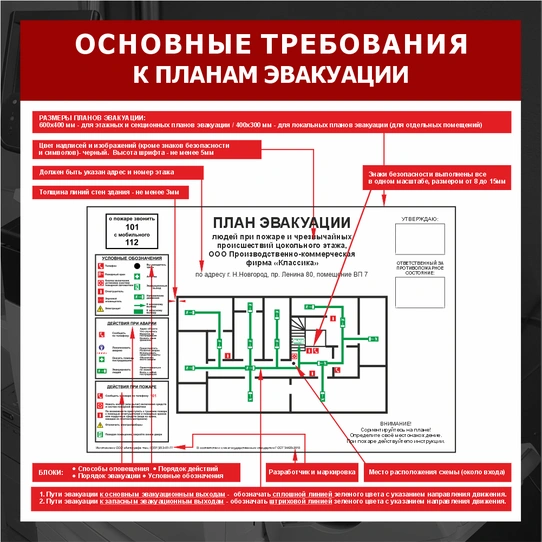

План эвакуации требования к содержанию

План эвакуации по ГОСТу состоит из 2 частей: текстовой и графической.

Графическая составляющая представляет собой непосредственно схему эвакуации при пожаре, включая этажную планировку здания или сооружения, где указаны:

  • эвакуационные выходы и пути к ним;
  • лестницы, лестничные клетки и аварийные проходы для эвакуации;
  • точки размещения самих планов эвакуации;
  • места размещения средств противопожарной защиты и спасательной связи, обозначенные специальными знаками и символами (ГОСТ Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки и разметка сигнальная. Назначения и правила применения»).

Текстовая составляющая содержит инструкции о действиях в условиях ЧС для людей, находящихся в здании:

  • способы оповещения людей о возникновении пожара, фамилии людей, ответственных за оповещение, зоны оповещения;
  • порядок и последовательность эвакуации при пожаре;
  • обязанности и действия персонала, отвечающего за вызов пожарных, скорой медицинской помощи;
  • порядок аварийного отключения оборудования, электропитания, механизмов;
  • порядок ручного отключения установок и систем противоаварийной и пожарной автоматики.

Для всех символов и знаков в текстовой части плана должны быть даны смысловые пояснения. На этажных планах в графической части обязательно должен быть указан номер этажа.

Требования пожарной безопасности к планам эвакуации в Нижнем Новгороде

Не только ГОСТ 12.2.143-2009 устанавливает требования к планам эвакуации, это также делают       Правила противопожарного режима № 390:

  • Пункт 7:
    На объекте с массовым пребыванием людей (кроме жилых домов), а также на объекте с рабочими местами на этаже для 10 и более сотрудников руководитель организации обеспечивает наличие планов эвакуации при пожаре.
    На плане эвакуации при пожаре обозначаются места хранения первичных элементов пожаротушения.
  • Пункт 106:
    Руководитель обеспечивает разработку плана эвакуации экспонатов и других ценностей из музея, картинной галереи, а также разработку плана эвакуации животных из цирка и зоопарка в случае пожара.
  • Пункт 247:
    Руководитель организации в отношении помещений для хранения (стоянки) транспорта в количестве более 25 единиц, расположенных на объектах транспортной инфраструктуры, обеспечивает разработку плана расстановки транспортных средств с описанием очередности и порядка их эвакуации при пожаре, а также оснащение указанных территорий и площадок открытого хранения транспортных средств (кроме индивидуальных) буксирными тросами и штангами из расчета 1 трос (штанга) на 10 единиц техники.
  • Пункт 250:
    Руководитель предприятия обеспечивает присутствие на каждой станции метрополитена оперативного плана пожаротушения, инструкции о мерах пожарной безопасности, плана эвакуации пассажиров, инструкции о порядке действия работников метрополитена при работе шахт тоннельной вентиляции в случае задымления или пожара

План эвакуации изготавливают

План эвакуации, стандартные размеры схемы эвакуации при пожаре:

  • — 600 — 400 мм — Этажный план эвакуации при пожаре (на них указывается этаж в целом)
  • — 600 — 400 мм — Секционный план эвакуации (на них указывается фрагмент этажа если площадь более 1000 м/кв.).

План эвакуации изготавливают при присутствии на этаже нескольких эвакуационных проходов разделенных перегородкой, турникетом или при существовании запутанных, протяженных путей эвакуации и коридоров длиной более 60 метров.

  • — 400 х 300 мм — Локальная схема эвакуации (для размещения в гостиничных номерах, комнатах общежитий, больничных палатах, каютах пассажирских судов и т.п.).

Заказать изготовление плана в Нижнем Новгород

Что бы заказать план эвакуации Вам только необходимо предоставить:

  • Поэтажный план (БТИ) с указанием перечня комнат,
  • запасных дверей,
  • пожарных лестниц,
  • выходов из окон.

Полное название предприятия;

  • Ф.И.О., должность ответственного лица,
  • утверждающего план эвакуации,
  • нахождения плана эвакуации.

Места расположения:

  • огнетушителей,
  • пожарных кранов,
  • электрощитовых,
  • ручных пожарных извещателей,
  • телефонов.

При существовании вахты (охраны) необходимо указать точку хранения ключей. В дополнение к плану эвакуации у нас можно заказать информационные указатели знаки пожарной безопасности, изготовленные в виде наклеек или табличек на пластике.
